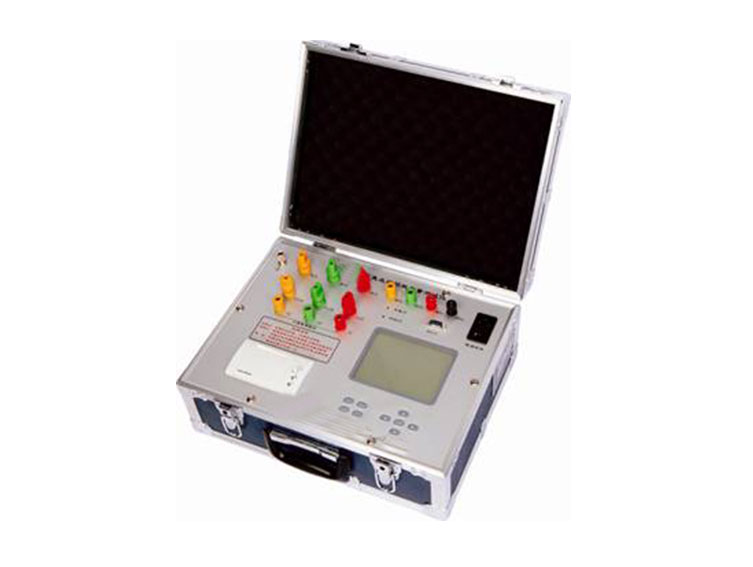

JZ2009 變壓器損耗容量測試儀，是專用于配電電力變壓器容量測量、變壓器空載及短路損耗測量的儀器。
產品特點
1、容量的測量:儀器內置可充電電池，儀器本身可輸出三相正弦波逆變電源，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗；
2、空載損耗的測量:儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示配電變壓器鐵芯的型號；
3、負載損耗的測量:顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出配電變壓器的線圈型號；
4、單相的測量:可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗；
5、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值；
6、儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。儀器中文菜單，中文提示，操作簡單；
7、儀器備有RS232接口，可通過數據線實現與計算機連機通訊；
8、儀器自帶打印機，可打印顯示數據，內置存儲器，掉電不丟失，儀器可存儲20組數據；
9、永久日歷、時鐘功能，可進行時間校準。
技術參數
測量范圍 電壓：0～500V
電流：0～50A
容量：30kVA～65000kVA
準 確 度 電壓、電流：0.2級
容量：±10%
功率：0.5級(cosφ>0.1)、1.0級(0.02
環(huán)境溫度 -10℃～50℃
環(huán)境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
外形尺寸 360mm×320mm×235mm
儀器重量 10kg
